제품 상세정보
원래 장소: 상해, 중국
브랜드 이름: TANKII
인증: ISO9001:2015/ ROHS
모델 번호: 0Cr25Al5
지불과 운송 용어
최소 주문 수량: 협상
가격: To negotiate
포장 세부 사항: 클라이언트의 필요조건에 따라 플레스틱 필름을 가진 스풀, 코일, 판지 또는 합판 상자
배달 시간: 7-12 일
지불 조건: L/C, T/T, 서부 동맹, Paypal
공급 능력: 2000+TON+YEAR
유효한 물자: |
합금 기반 니켈, 스타닌레스스 철... |
애플리케이션: |
저항기 ;가열 장비 |
외경: |
필수 |
특징: |
유니포르메 저항 |
타입: |
좌초시키는 |
서피스: |
매끄럽고 밝습니다 |
유효한 물자: |
합금 기반 니켈, 스타닌레스스 철... |
애플리케이션: |
저항기 ;가열 장비 |
외경: |
필수 |
특징: |
유니포르메 저항 |
타입: |
좌초시키는 |
서피스: |
매끄럽고 밝습니다 |

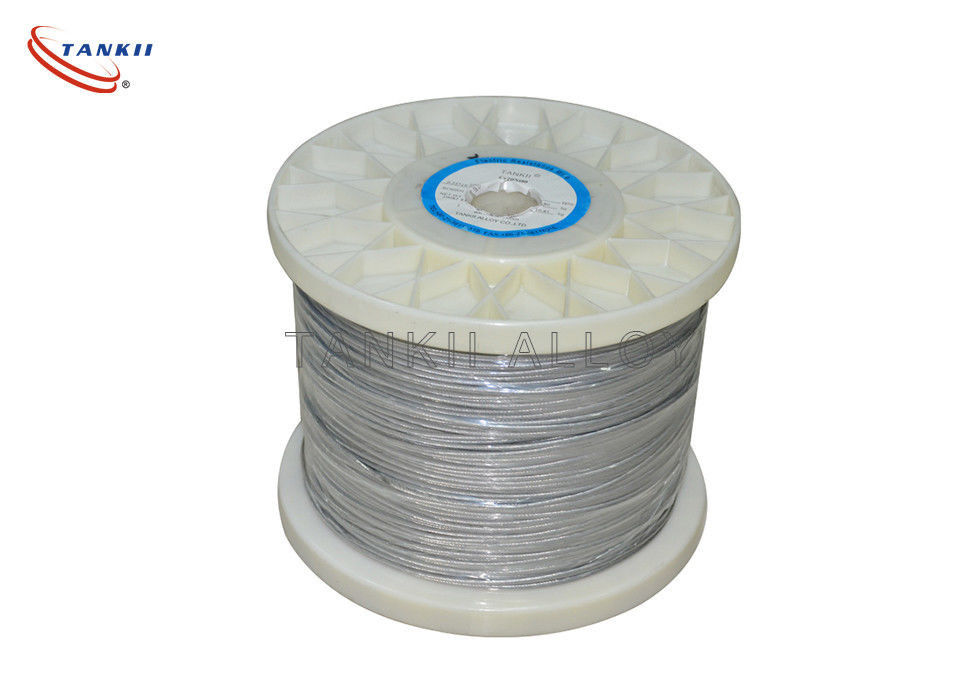

가열 소자를 위한 19x0.52mm 유니포르메 저항 전선 가닥 케이블
일반 설명 :
전선 가닥은 더 큰 관리인을 형성하기 위해 번들링되거나 함께 감싸진 수많은 작은 와이어로 구성됩니다. 전선 가닥은 똑같은 총 횡단 면적의 솔리드와이어 보다 더 탄력적입니다. 전선 가닥은 금속 피로에 대한 더 높은 저항이 요구될 때 사용됩니다. 그와 같은 상황이 회로판 사이의 연결을 다층 인쇄 회로 기판 장치에 포함시키며, 그 곳에서 솔리드와이어의 강성은 국회 또는 서비스 동안 움직임의 결과로서 많은 응력을 또한 생산할 것입니다 ; 에어컨 라인은 장치를 위해 끈으로 묶습니다 ; 악기 케이블 ; 컴퓨터 마우스 케이블 ; 전극 케이블을 용접하기 ; 움직이는 머신 부분을 연결시키는 제어 케이블 ; 기계 케이블을 채굴하기 ; 기계 케이블을 끌기 ; 그리고 수많은 다른 사람.
고주파로, 현재 여행은 전선에서 증가된 파워 손실의 결과를 초래한 표피 효과 때문에 전선의 표면에 근접시킵니다. 가닥의 총표면적이 동등한 솔리드와이어의 표면적보다 더 크기 때문에, 전선 가닥은 이 효과를 감소시킨 것처럼 보일지도 모르지만, 그러나 보통 전선 가닥이 모든 가닥이 함께 단락되기 때문에 표피 효과를 감소시키지 않고, 단일 전도체와 같은 행태를 보입니다. 전선 가닥은 동일 직경의 솔리드와이어 보다 더 높은 저항이 전선 가닥의 단면이 모두 있지는 않기 때문에 구리도금하게 할 것입니다 ; 가닥 사이의 불가피한 격차가 있습니다 (이것이 써클 이내에 써클에 대한 순환 포장 문제입니다). 솔리드와이어와 같은 관리인의 단면과 전선 가닥은 똑같은 동등한 계측기를 가지고 있는 것으로 알려지고, 항상 더 큰 지름입니다.
그러나, 많은 고주파수 애플리케이션을 위해, 근접 효과는 표피 효과 보다 더 심하고 약간의 제한된 케이스에서, 단순한 전선 가닥이 근접 효과를 감소시킬 수 있습니다. 고주파로 더 좋은 성능을 위해, 격리되고 특수한 패턴으로 꼬여진 개별적 가닥을 가지고 있는 리츠 와이어가 사용될 수 있습니다.
| 브랜드명 | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| 주요 화학 제품 composition% | Cr | 12.0-15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-24.5 | 18.0-21.0 | 21.0-23.0 | 26.5-27.8 |
| Al | 4.0-6.0 | 4.5-6.5 | 5.0-7.0 | 4.2-5.0 | 3.0-4.2 | 5.0-7.0 | 6.0-7.0 | |
| RE | 적절합니다 양 |
적절합니다 양 |
적절합니다 양 |
적절합니다 양 |
적절합니다 양 |
적절합니다 양 |
적절합니다 양 |
|
| Fe | 나머지 | 나머지 | 나머지 | 나머지 | 나머지 | 나머지 | 나머지 | |
| Nb0.5 | Mo1.8-2.2 | |||||||
| Max.continuous 서비스 temp.of 요소 (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| 저항률 μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| 비중 (Ｇ / cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| 열식 전도성 KJ / m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| 계수의 라인 확대 α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| 녹는 포인트오크 | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| 인장 강도 Mpa |
580-680 | 630-780 | 630-780 | 630-780 | 600-700 | 650-800 | 680-830 | |
| 신장에서 결렬 % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| 변화의 지역 % |
65-75 | 60-75 | 65-75 | 65-75 | 65-75 | 65-75 | 65-75 | |
| 구부러져 반복하세요 주파수(F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| 견고성(h.b.) | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | 200-260 | |
| 미문상 구조 |
아철산염 | 아철산염 | 아철산염 | 아철산염 | 아철산염 | 아철산염 | 아철산염 | |
| 자기를 띠 특성 |
자기를 띠 | 자기를 띠 | 자기를 띠 | 자기를 띠 | 자기를 띠 | 자기를 띠 | 자기를 띠 | |
더 개별적인 와이어는 배선 다발에서 좌초합니다, 와이어가 더 탄력적이고, 꼬임 방지되고, 파손 방지되고 더 강하게 됩니다. 그러나, 더 많은 가닥은 제조 복잡성과 비용을 증가시킵니다.
기하학적 이유를 위해, 보통 보인 가닥의 최저 개수는 7입니다 : 긴밀한 연락에서 그것을 둘러싼 6으로, 중앙에서 하나. 다음 정준은 7의 위에 12개 가닥의 또 다른 레이어인 19입니다. 그것 뒤에 수는 다르지만, 그러나 37과 49가 그리고 나서 70 내지 100 범위에, 공통입니다 (수가 더 이상 정확하지 않습니다). 심지어 그것이 일반적으로 매우 큰 케이블에서만 발견되는 것보다 더 큰 수.
와이어가 이동하는 애플리케이션을 위해, 19는 사용되어야 한 가장 낮은 것이 (7이 와이어가 위치되고, 그리고 나서 이동하지 않는 애플리케이션에서 단지 사용되어야 합니다)과 49가 휠씬 더 좋습니다. 조립 로보트와 헤드폰 와이어와 같은 끊임없이 계속되는 반복 이동과 애플리케이션을 위해, 70에서 100은 명령입니다.
유연성을 훨씬 더 필요로 하는 적용을 위해, 더 많은 가닥조차 사용됩니다 (용접용케이블이 일반적 예이 그러나 또한, 이동할 필요가 있는 어떠한 적용도 조밀 영역에 철조망을 두릅니다). 일 실시예는 #36 게이지 전선의 5,292개 가닥으로부터 만들어진 2/0 와이어입니다. 가닥은 처음으로 7개 가닥의 번들을 만들음으로써 조직됩니다. 그리고 나서 이러한 번들 중 7은 최고 번들 안으로 모아집니다. 마침내 108개의 최고 번들은 마지막 케이블을 만드는데 사용됩니다. 전선이 굽혀질 때, 뻗치는 번들의 일부는 전선이 더 적은 스트레스를 가지고 있을 수 있게 허락하기 위해 압축되는 일부에 나선의 주변을 돌아다니도록 전선의 각 그룹은 나선에서 부상당합니다.
