제품 상세정보
원래 장소: 중국
브랜드 이름: Tankii
인증: ISO9001
모델 번호: NF20
지불과 운송 용어
최소 주문 수량: 5kg
가격: 25-37USD/KG
포장 세부 사항: 사례
배달 시간: 10~15일
지불 조건: T/T, 서부 동맹
공급 능력: 1000kg/월
재료: |
니켈 철 합금 실 |
표면: |
밝은 |
지름: |
00.025-5.0mm |
견본: |
허용된 샘플 주문 |
비저항: |
0.13-0.60 |
모양: |
환선, 평선 |
TCR: |
2500-5000 |
재료: |
니켈 철 합금 실 |
표면: |
밝은 |
지름: |
00.025-5.0mm |
견본: |
허용된 샘플 주문 |
비저항: |
0.13-0.60 |
모양: |
환선, 평선 |
TCR: |
2500-5000 |

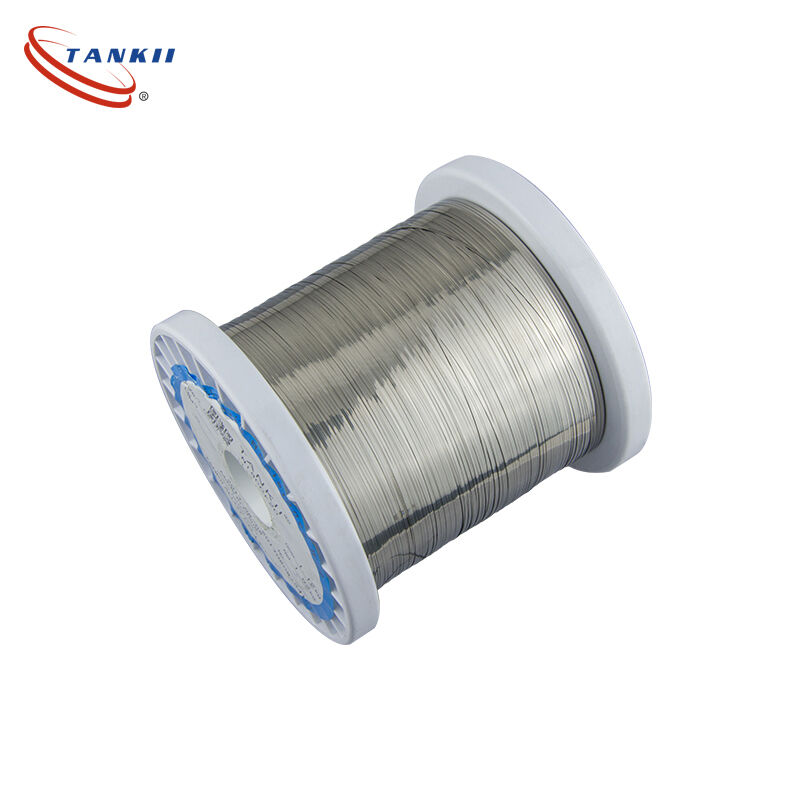

PTC 발열체용 P-4000 서미스터 저항 합금 와이어
PTC 서미스터 합금 와이어는 독특한 특성으로 인해 다양한 분야에 적용됩니다. PTC 서미스터의 몇 가지 일반적인 응용 분야는 다음과 같습니다.
과전류 보호: PTC 서미스터는 과전류 보호를 위해 전기 회로에 널리 사용됩니다. PTC 서미스터에 높은 전류가 흐르면 온도가 상승하여 저항이 급격히 상승합니다. 저항의 증가는 전류 흐름을 제한하여 과도한 전류로 인한 손상으로부터 회로를 보호합니다.
온도 감지 및 제어: PTC 서미스터는 온도 조절기, HVAC 시스템, 온도 모니터링 장치와 같은 응용 분야에서 온도 센서로 사용됩니다. PTC 서미스터의 저항은 온도에 따라 변하므로 온도 변화를 정확하게 감지하고 측정할 수 있습니다.
자기 조절형 히터: PTC 서미스터는 자기 조절형 가열 요소에 사용됩니다. 히터에 사용할 경우 PTC 서미스터의 저항은 온도에 따라 증가합니다. 온도가 상승함에 따라 PTC 서미스터의 저항도 증가하여 전력 출력이 감소하고 과열을 방지합니다.
모터 시동 및 보호: PTC 서미스터는 모터 시동 중 높은 돌입 전류를 제한하기 위해 모터 시동 회로에 사용됩니다. PTC 서미스터는 전류 제한기 역할을 하여 전류가 흐를수록 저항이 점차 증가하여 과전류로부터 모터를 보호하고 손상을 방지합니다.
배터리 팩 보호: PTC 서미스터는 배터리 팩에 사용되어 과충전 및 과전류 조건으로부터 보호합니다. 이는 전류 흐름을 제한하고 과도한 열 발생을 방지하여 배터리 셀을 손상시킬 수 있는 보호 장치 역할을 합니다.
돌입 전류 제한: PTC 서미스터는 전원 공급 장치 및 전자 장치에서 돌입 전류 제한기 역할을 합니다. 이는 전원 공급 장치를 켤 때 발생하는 초기 전류 서지를 줄여 구성 요소를 보호하고 시스템 신뢰성을 향상시키는 데 도움이 됩니다.
이는 PTC 서미스터 합금 와이어가 사용되는 응용 분야의 몇 가지 예입니다. 특정 응용 분야 및 설계 고려 사항에 따라 PTC 서미스터의 정확한 합금 구성, 폼 팩터 및 작동 매개변수가 결정됩니다.
화학 성분:
| 이름 | 암호 | 주요 구성 | |||||
| 철 | 에스 | 니 | 기음 | 피 | 기준 | ||
| 온도에 민감한 저항 합금 와이어 | PTC | 발. | ≤0.01 | 77~82 | ≤ 0.05 | ≤0.01 | Q/320421PTC4500-2008 |
사양 및 공차
| 지름 | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| 용인 | ±0.003 | ±0.005 | ±0.008 | ||||||||||
온도계수 저항(20°C)
| 유형 | P-4500 | P-4000 | P-3800 | P-3500 | P-3000 | P-2500 |
| 0~150°평균 × 10%%Z | 4500 | ≥4000 | ≥3800 | ≥3500 | ≥3000 | ≥2500 |
저항률(20°C)(μΩ.m)
| 유형 | P-4500 | P-4000 | P-3800 | P-3500 | P-3000 | P-2500 |
| at20°C저항 ±5%μΩ.m | 0.19 | 0.25 | 0.27 | 0.36 | 0.40 | 0.43 |
저항 테이블
| 제품 | ±0.5%Ω/m | 직경(mm) 및 단면적(mm²) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| P-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| P-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| P-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| P-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| P-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| P-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
스풀 당 무게
| 사양(mm) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| 스풀당 무게 | 표준중량 | 20 | 30 | 100 | 300 |
| 더 적은 무게 | 10 | 20 | 50 | 100 | |
연장(%)
| 기준 | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| 합금선(연질)신율 | 10% | 12% | 16% | 20% |
