제품 상세정보
원래 장소: 중국
브랜드 이름: Tankii
인증: ISO9001 Rohs
모델 번호: PTC
지불과 운송 용어
최소 주문 수량: 20kg
가격: 협상 가능
포장 세부 사항: 나무 케이스
배달 시간: 15-25일
지불 조건: L/C, T/T, 웨스턴 유니온
공급 능력: 연간 2000Tons
모델 번호.: |
NF20 |
유형: |
니켈 기반 와이어 |
재료: |
니켈 철 합금 실 |
지름: |
00.025-5.0mm |
비저항: |
0.13-0.60 |
TCR: |
2500-4600 |
모양: |
환선, 평선 |
견본: |
허용된 샘플 주문 |
운송 패키지: |
Spool+ Carton+Wooden 케이스 |
모델 번호.: |
NF20 |
유형: |
니켈 기반 와이어 |
재료: |
니켈 철 합금 실 |
지름: |
00.025-5.0mm |
비저항: |
0.13-0.60 |
TCR: |
2500-4600 |
모양: |
환선, 평선 |
견본: |
허용된 샘플 주문 |
운송 패키지: |
Spool+ Carton+Wooden 케이스 |

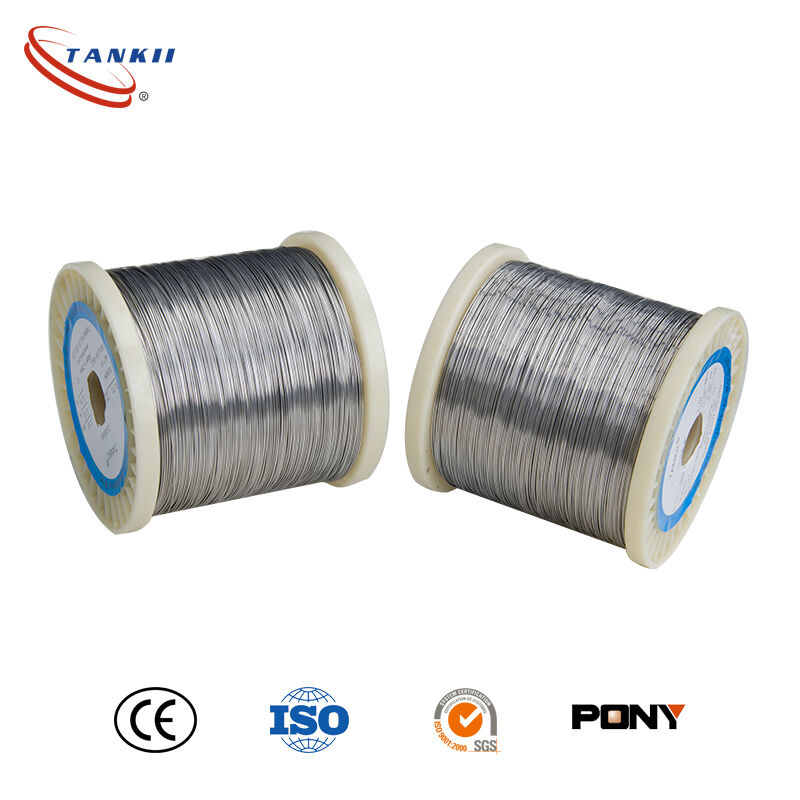

PTC 알로이 저항 와이어는 중도의 저항성과 높은 양성 온도 계수가 존재합니다.
그것은 다양한 히터에 널리 사용되었습니다. 그것은 온도를 자동으로 조절하고 전력을 조절하여 일정한 전류를 유지하고 전류를 제한 할 수 있습니다.
화학적 성분:
| 이름 | 코드 | 주요 구성 | |||||
| 페 | S | 니 | C | P | 표준 | ||
| 온도 민감성 저항성 합금 실 | PTC | 발. | ≤0.01 | 77~82 | ≤ 0.05 | ≤0.01 | JB/T12515-2015 |
사양 및 허용 범위
| 직경 | 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 |
| 용인성 | ± 0.003 | ± 0.005 | ± 0.008 | ||||||||||
저항의 온도 (~ 20oC)
| 종류 | PTC-4500 | PTC-4000 | PTC-3800 | PTC-3400 | PTC-3000 | PTC-2500 |
| 0~150o 캐버레이지, PPM | 4500 | 4000 | 3800 | 3400 | 3000 | 2500 |
저항성 (20oC) ((μΩ.m)
| 종류 | PTC-4500 | PTC-4000 | PTC-3800 | PTC-3400 | PTC-3000 | PTC-2500 |
| 20oC 저항 ± 5%μΩ.m | 0.20 | 0.38 | 0.40 | 0.43 | 0.52 | 0.6 |
저항 테이블
| 제품 | ±0.5%Ω/m | 지름. (mm) 및 가로단 면적 (mm2) | ||||||||||||
| 0.05 | 0.10 | 0.15 | 0.16 | 0.17 | 0.18 | 0.19 | 0.20 | 0.21 | 0.22 | 0.23 | 0.24 | 0.25 | ||
| 0.00196 | 0.00785 | 0.00176 | 0.0201 | 0.0227 | 0.0255 | 0.0284 | 0.0314 | 0.0346 | 0.0380 | 0.0415 | 0.0452 | 0.0491 | ||
| PTC-4500 | 96.93 | 24.20 | 10.79 | 9.45 | 8.37 | 7.45 | 6.69 | 6.05 | 5.49 | 5.00 | 4.58 | 4.20 | 3.87 | |
| PTC-4000 | 127.55 | 31.84 | 14.20 | 12.43 | 11.014 | 9.80 | 8.80 | 7.69 | 7.22 | 6.58 | 6.02 | 5.53 | 5.09 | |
| PTC-3800 | 137.75 | 34.39 | 15.34 | 13.43 | 11.89 | 10.59 | 9.51 | 8.60 | 7.80 | 7.11 | 6.51 | 5.97 | 5.50 | |
| PTC-3500 | 183.67 | 45.85 | 20.45 | 17.91 | 15.86 | 14.12 | 12.68 | 11.46 | 10.40 | 9.47 | 8.67 | 7.96 | 7.33 | |
| PTC-3000 | 204.08 | 50.95 | 22.72 | 19.90 | 17.62 | 15.68 | 14.08 | 12.73 | 11.56 | 10.52 | 9.63 | 8.84 | 8.14 | |
| PTC-2500 | 219.38 | 54.77 | 24.43 | 21.39 | 18.94 | 16.86 | 15.14 | 13.69 | 12.42 | 11.31 | 10.36 | 9.51 | 8.75 | |
스풀 당 무게
| 스펙트럼 (mm) | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 | |
| 스풀 당 무게 | 표준 무게 | 20 | 30 | 100 | 300 |
| 무게가 적다 | 10 | 20 | 50 | 100 | |
연장 (%)
| 표준 | ≤0.05 | >0.05~0.10 | >0.10~0.15 | >0.15~0.25 |
| 합금 실 (소박한) 연장 | 10% | 12% | 16% | 20% |
