제품 상세 정보:
|
| 애플리케이션: | 난방 | 저항: | 필수 |
|---|---|---|---|
| 특징: | 똑바로 | 출현: | 밝은 |
| 불순물: | 니켈은 합금의 기초를 두었습니다 | ||
| 하이라이트: | 니크롬 철사,니크롬 저항선 |
||

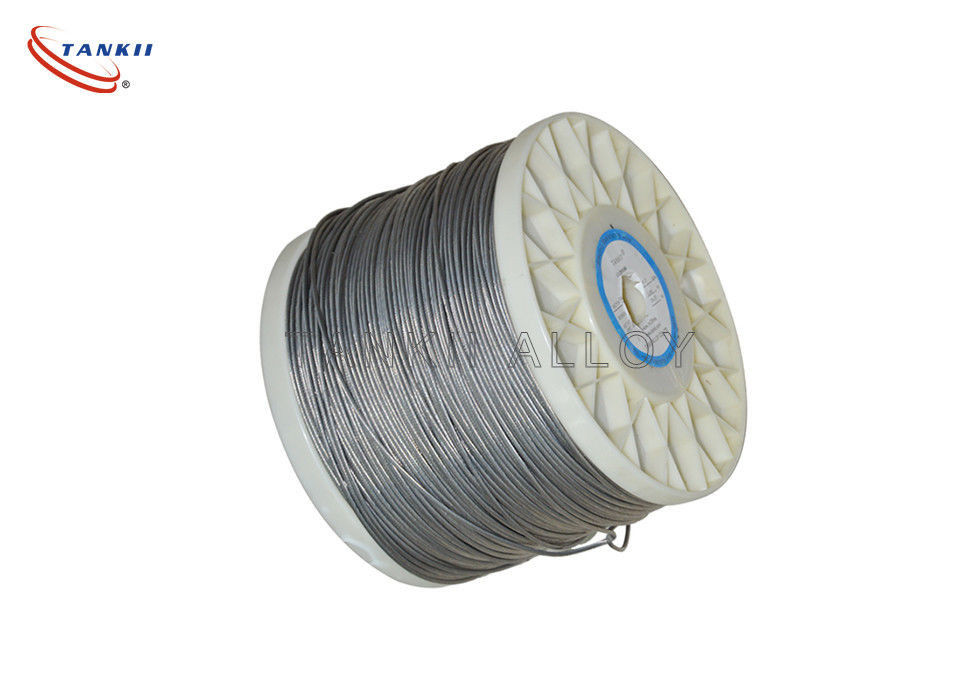

19 가닥 레지스트옴 80 저항 부착 케이블 열선
1. 일반적 묘사
니크롬 (니크레, 니켈 크롬, 크롬 니켈, 기타 등등)은 니켈과 크롬과 종종 철이 (과 아마 다른 요소)의 어떤 다양한 불순물입니다. 가장 공통 사용은 그들이 또한 (충진) 약간의 덴트알레스터레이션에서 그리고 소수의 다른 애플리케이션에서 사용될 지라도 저항선으로서 있습니다.
니크롬선은 나트륨, 칼륨, 구리, 칼슘, 기타 등등과 같은 양이온을 발견하기 위해 불꽃의 비발광부를 착색함으로써 불꽃 테스트를 위한 백금선에 대한 대안으로서 사용될 수 있습니다.
불순물 가격은 더 비싼 니켈 콘탠츠에 의해 제어됩니다. 대리점 가격은 일반적으로 니켈의 시세에 색인에 넣습니다.니크롬선은 점토 조각의 약간의 요소가 그들이 여전히 부드럽는 동안 그들의 형상을 가질 수 있도록 도와 주기 위해 일반적으로 내부 지지 구조로서 세라믹에서 사용됩니다. 니크롬선은 점토 연구가 클린에서 점화될 때 발생하는 고온에 견디기 위해 그것의 능력을 위해 사용됩니다.
더 개별적인 와이어는 배선 다발에서 좌초합니다, 와이어가 더 탄력적이고, 꼬임 방지되고, 파손 방지되고 더 강하게 됩니다. 그러나, 더 많은 가닥은 제조 복잡성과 비용을 증가시킵니다.
용법의 타지역은 렙랩 3D 인쇄 지역에 의한 플라스틱 압출기의 가열 소자로서, 우주선 라이트세일-A의 태양 전지판 전개 기구에서,와 전기적 시가레테스의 가열 코일로서, 미생물학적 연구실 장치의 특정한 지역에서, 오토바이 머플을 포함합니다.
전선 가닥
기하학적 이유를 위해, 보통 보인 가닥의 최저 개수는 7입니다 : 긴밀한 연락에서 그것을 둘러싼 6으로, 중앙에서 하나. 다음 정준은 7의 위에 12개 가닥의 또 다른 레이어인 19입니다. 그것 뒤에 수는 다르지만, 그러나 37과 49가 그리고 나서 70 내지 100 범위에, 공통입니다 (수가 더 이상 정확하지 않습니다). 심지어 그것이 일반적으로 매우 큰 케이블에서만 발견되는 것보다 더 큰 수.
와이어가 이동하는 애플리케이션을 위해, 19는 사용되어야 한 가장 낮은 것이 (7이 와이어가 위치되고, 그리고 나서 이동하지 않는 애플리케이션에서 단지 사용되어야 합니다)과 49가 휠씬 더 좋습니다. 조립 로보트와 헤드폰 와이어와 같은 끊임없이 계속되는 반복 이동과 애플리케이션을 위해, 70에서 100은 명령입니다.
유연성을 훨씬 더 필요로 하는 적용을 위해, 더 많은 가닥조차 사용됩니다 (용접용케이블이 일반적 예이 그러나 또한, 이동할 필요가 있는 어떠한 적용도 조밀 영역에 철조망을 두릅니다). 일 실시예는 #36 게이지 전선의 5,292개 가닥으로부터 만들어진 2/0 와이어입니다. 가닥은 처음으로 7개 가닥의 번들을 만들음으로써 조직됩니다. 그리고 나서 이러한 번들 중 7은 최고 번들 안으로 모아집니다. 마침내 108개의 최고 번들은 마지막 케이블을 만드는데 사용됩니다. 전선이 굽혀질 때, 뻗치는 번들의 일부는 전선이 더 적은 스트레스를 가지고 있을 수 있게 허락하기 위해 압축되는 일부에 나선의 주변을 돌아다니도록 전선의 각 그룹은 나선에서 부상당합니다.
| 와이어 게이지 어떤 (B&S. / AWG) |
나선 (인치) [3]의 외부 직경 | |||||||||||
| 3/4 | 5/8 | 1/2 | 3/8 | 1/4 | 7/32 | 3/16 | 5/32 | 1/8 | 3/32 | 1/16 | 1/32 | |
| 14 | 0.446 | 0.365 | 0.283 | 0.202 | 0.121 | 0.101 | ||||||
| 15 | 0.638 | 0.523 | 0.408 | 0.293 | 0.178 | 0.148 | 0.120 | |||||
| 16 | 0.895 | 0.735 | 0.575 | 0.415 | 0.255 | 0.215 | 0.175 | 0.135 | ||||
| 17 | 1.32 | 1.08 | 0.851 | 0.617 | 0.383 | 0.325 | 0.266 | 0.208 | 0.150 | |||
| 18 | 1.89 | 1.56 | 1.22 | 0.891 | 0.559 | 0.475 | 0.392 | 0.309 | 0.226 | |||
| 19 | 2.60 | 2.14 | 1.69 | 1.23 | 0.779 | 0.665 | 0.551 | 0.438 | 0.324 | |||
| 20 | 3.72 | 3.07 | 2.42 | 1.78 | 1.13 | 0.967 | 0.805 | 0.644 | 0.482 | |||
| 21 | 4.53 | 3.58 | 2.63 | 1.68 | 1.45 | 1.21 | 0.971 | 0.733 | 0.496 | |||
| 22 | 4.98 | 3.67 | 2.36 | 2.03 | 1.70 | 1.37 | 1.05 | .719 | ||||
| 23 | 7.02 | 5.18 | 3.34 | 2.88 | 2.42 | 1.96 | 1.51 | 1.05 | ||||
| 23 | 7.02 | 5.18 | 3.34 | 2.88 | 2.42 | 1.96 | 1.51 | 1.05 | ||||
| 24 | 4.69 | 4.05 | 3.41 | 2.78 | 2.14 | 1.60 | 0.865 | |||||
| 25 | 6.87 | 5.94 | 5.02 | 4.10 | 3.17 | 2.25 | 1.32 | |||||
| 불순물 학명 성능 | Cr20Ni80 | Cr30Ni70 | Cr15Ni60 | Cr20Ni35 | Cr20Ni30 | |
| 주요 화학조성 | Ni | 나머지 | 나머지 | 55.0-61.0 | 34.0-37.0 | 30.0-34.0 |
| Cr | 20.0-23.0 | 28.0-31.0 | 15.0-18.0 | 18.0-21.0 | 18.0-21.0 | |
| Fe | ≤1.0 | ≤1.0 | 나머지 | 나머지 | 나머지 | |
| 맥스. 지속적인 서비스 임시. 요소(oC)의 | 1200 | 1250 | 1150 | 1100 | 1100 | |
| 20oC (μΩ·m)에 있는 저항률 | 1.09 | 1.18 | 1.12 | 1.0 | 1.04 | |
| Density(g/cm3) | 8.40 | 8.10 | 8.20 | 7.90 | 7.90 | |
