제품 상세 정보:
|
| 온도: | -70~370 | 신축성의 계수: | 113000 |
|---|---|---|---|
| 선 온도: | -20~150 | 온도 만곡: | 27.0%±5% |
| 하이라이트: | 열 바이메탈 스트립,Ni22Cr3 열 바이메탈 스트립,열에 민감한 저항 바이메탈 스트립 |
||

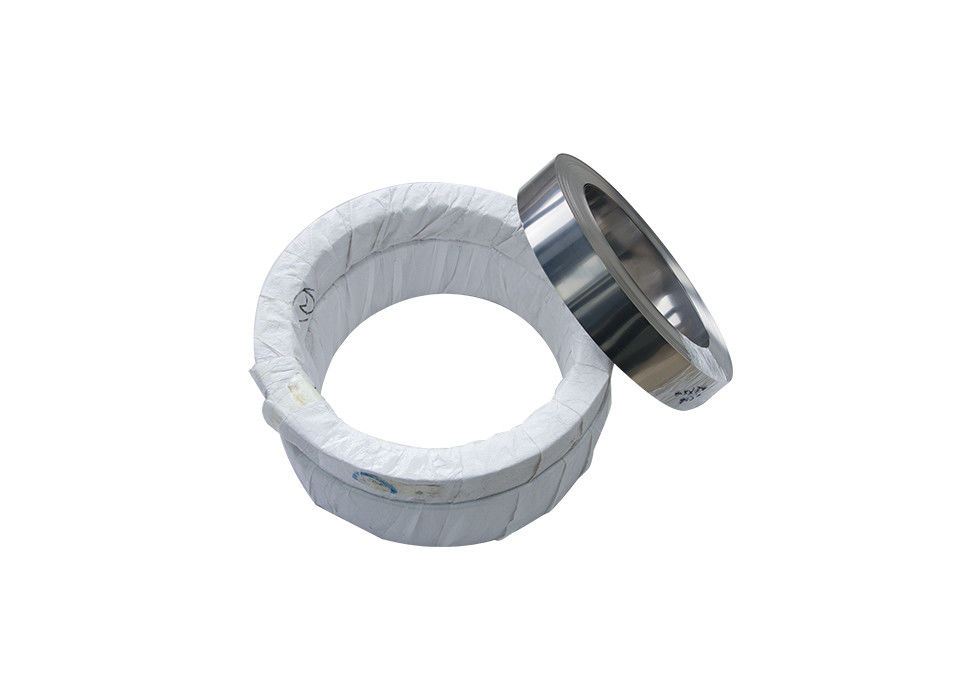

BL5 열 바이메탈 합금 스트립
열 바이메탈 스트립은 두 개 이상의 금속 또는 금속 고체 조합의 다른 팽창 계수에 의해 이루어지며 전체 계면을 따라 온도 및 복합 재료의 형태 변화의 열 기능에 따라 변합니다. 높은 팽창 계수 중 하나가 활성층이 됩니다. , 낮은 팽창 계수는 수동적입니다. 저항률이 높지만 열에 민감한 저항 성능이 본질적으로 동일한 유형의 열 바이메탈 시리즈일 때 중간 층의 두께가 다른 두 층 사이에 션트 층으로 추가할 수 있습니다. 제어 다른 저항의 목적.
열 바이메탈의 기본 특성은 온도 및 온도 변형에 따라 변화하여 특정 순간이 발생합니다. 많은 장치에서 이 기능을 사용하여 열 에너지를 기계 작업으로 변환하여 자동 제어를 달성합니다. 열 바이메탈은 제어 시스템 및 측정에서 온도 센서에 사용됩니다. 악기.
주요 특징: 높은 열에 민감한 특성과 높은 저항, 낮은 탄성 계수 및 허용된 응력은 기기의 감도를 증가시킬 수 있고, 더 작은 크기 및 반응을 증가시킬 수 있습니다.
| 가게 간판 | BL5 | |
| 브랜드와 함께 | ||
| 복합층 합금 브랜드 |
고팽창층 | Ni22Cr3 |
| 중간층 | -------- | |
| 저팽창층 | Ni36 | |
화학적 구성 요소
| 가게 간판 | 니 | 크롬 | 철 | 공동 | 구 | 아연 | 미네소타 | 시 | 씨 | NS | NS |
| ≤ | |||||||||||
| Ni36 | 35.0~37.0 | - | 용돈 | - | - | - | ≤0.6 | ≤0.3 | 0.05 | 0.02 | 0.02 |
| Ni22Cr3 | 21.0~23.0 | 2.0~4.0 | 용돈 | - | - | - | 0.3~0.6 | 0.15~0.3 | 0.25~0.35 | 0.02 | 0.02 |
성능
| 굽힘 K(20~135ºC)보다 | 온도 곡률 F/(온실 ~ 130ºC) |
저항률 | 선형 온도 / ºC |
온도/ºC 사용 가능 | 밀도(g/cm 후) | |||
| 공칭 가치 | 허용 편차 | 표준 값 | 허용 편차 | |||||
| 레벨 1 | 2 단계 | |||||||
| 14.3 | ±5% | ±7% | 26.2%±5% | 0.8 | ±5% | -20~180 | -70~350 | 8.2 |
| 탄성 계수 E/GPa |
경도(HV) | 인장 강도 MPa |
응력 MPa 허용 | ||
| 고팽창층 | 저팽창층 | 최저한의 | 가장 큰 | ||
| 147~177 | 270~340 | 200~255 | 785~883 | 196 | 343 |
