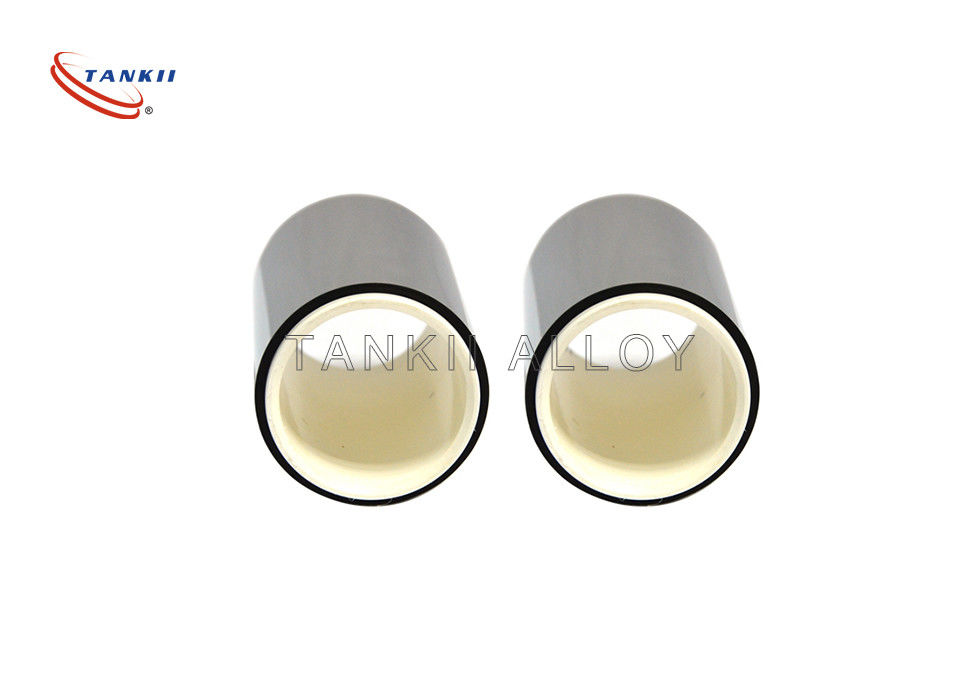

6J22 Evanohm 변형계 신청을 위한 안정되어 있는 저항 포일/지구/테이프

변형 게이지 적용을 위한 6J22 에반옴 안정적인 저항 Foil/ Strip/ 테이프

그것이 고온에 산화에 높은 저항성과 저항을 가지고 있기 때문에 니크롬, 니켈과 크롬의 비자성 80/20 불순물은 가열 목적을 위한 가장 공통 저항선입니다. 가열 소자로서 사용될 때, 저항선은 보통 코일 안으로 감깁니다. 니크롬선을 사용하는 것에 한 어려움은 공통 주석계 전기적 땜납이 그것과 가까워지지 않을 것이라는 것이고 따라서 전력으로의 연계가 크림프 커넥터 또는 스크롤 단자와 같은 다른 방법을 이용하여 만들어져야 합니다.

(FeCrAl) 불순물이 고온 적용의 넓은 범위에서 사용한 칸탈 (불순물 875/815), 철-크롬-알루미늄의 가정.

콘스탄탄 [Cu55Ni45]는 저항률의 그리고 구리 합금으로서의 저온 계수를 가지고 있고 쉽게 납땜질됩니다. 다른 접촉 저항 불순물은 망가닌 [Cu86Mn12Ni2], 쿠프론 [Cu53Ni44Mn3]와 에반옴을 포함합니다.

니켈크롬 합금 [Ni72Cr20Mn4Al3Si1], [Ni73Cr20Cu2Al2Mn1Si]의 에반옴 가족은 구리,고 항장력과 접해서 때 고저항체, 저온도 저항 계수, 낮은 기전력 (갈바니 전위)을 가지고 있고, 또한 열처리에 관해서 매우 안정적입니다.

그들을 감지 엘레멘트에 적합하게 하면서, Balco [Ni70Fe30]와 비슷한 불순물은 매우 높은 지만 더 선, 저항율 온도 곁수를 가지고 있습니다.

여러 가지 요소와 불순물은 특수 목적을 위한 저항선으로서 사용되었습니다. 아래 표는 약간의 공통 자재의 저항률을 목록화합니다. 비정질 탄소의 저항률은 3.8의 범위를 실제로 가지고 있습니다 - 4.1 × 10-6 Ω Ｍ.

변형 게이지 (또한 철자화된 응력계는) 물체에게 긴장을 측정하는데 사용된 기기입니다. 1938년에 애드워드 E. 시몬스와 아메리카 스탠다드 어소시에이티오 C. 루지에 의해 발명되어 변형 게이지의 가장 일반적 형태는 금속성 포일 패턴을 지원하는 절연성 가요성 백킹으로 구성됩니다. 계측기는 시아노아크릴레이트와 같은 적당한 접착제에 의해 목표에 첨부됩니다. 목표가 변형된 것처럼, 그것의 전기 저항이 변하게 하면서, 포일은 변형됩니다. 보통 휘트스톤 브리지를 사용하여 측정된 이 저항 변화는 게이지 인자로 알려진 양에 의해 긴장과 관련됩니다.

변형 게이지 실행 :

여자 전압은 계측기 네트워크의 리드를 입력하는데 이용되고 전압 판독이 출력 리드로부터 잡힙니다. 전형적 입력 전압은 5 Ｖ 또는 12 Ｖ이고 전형적 출력 판독이 밀리볼트에 있습니다.

박변형 게이지는 많은 상황에서 사용됩니다. 다른 응용 프로그램은 다른 요구조건을 계측기에 둡니다. 대부분의 경우에 변형 게이지의 배향은 중요합니다.

전혀 수십 면, 부하전지에 붙어 있는 계측기는 정상적으로 몇 년 동안에 안정적인 채로 남아 있을 것으로 예상될 것입니다 ; 동적 실험에서 반응을 잰 것을 사용된 그것들이 단지 몇 일 동안 계속 목표에 부착되어 있고, 시간 이하을 위해 에너지가 공급되고, 이하 두번째를 위해 작동할 필요가 있을 수 있는 동안.

변형 게이지는 특수풀과 기판에 첨부됩니다. 접착제의 유형은 측정 시스템의 필요한 수명에 의존합니다. 긴 지속성 설치미술 에폭시 글루가 요구되기 때문에, (몇주에 달하는) 단기간의 측정을 위해 시아노아크릴레이트 아교는 적절합니다. 보통 에폭시 글루는 고온양생을 요구합니다 (약 80-100 'Ｃ에). 변형 게이지는 접착되는 표면을 준비는 대단히 중요합니다. 표면은 매끄러워지고 (예를 들면 극세립 모래 페이퍼로), 용매로 오일 제거될 것이고, 지불 능력이 있는 추적이 그리고 나서 제거되고 변형 게이지가 산화 또는 준비가 되어 있는 영역의 오염을 피하기 위한 이것 뒤에 바로 접착되어야 합니다. 이러한 단계가 따르게 되지 않으면 표면을 묶는 변형 게이지는 신뢰할 수 없고 예측 불가능한 측정 오차가 발생될 수 있습니다.

변형 게이지 기반기술은 압력 센서의 제조에서 일반적으로 사용됩니다. 압력 센서 그들 자신에서 사용된 계측기는 일반적으로 실리콘, 폴리실리콘, 금속막, 후막과 접착박으로부터 만들어집니다.
