제품 상세정보
원래 장소: 상해, 중국
브랜드 이름: Tankii
인증: ISO9001:2015
모델 번호: 1Cr13Al4
지불과 운송 용어
최소 주문 수량: 50 kg
가격: Negotiated price
포장 세부 사항: 합판 깔판 o 합판 상자를 가진 또는 클라이언트의 필요조건에 따라 판지에 있는 스풀, 필요하다면
배달 시간: 25-30일
지불 조건: L/C (신용장), 전신환, 웨스턴 유니온, 페이팔
공급 능력: 200+TON+MONTH
소재: |
페크럴은 합금합니다 |
특징: |
밝은/ 부드러운 |
적용: |
저항기 |
저항률: |
1.25 |
밀도: |
7.4 |
이명: |
1Cr13Al4, 레지스토흐 125 등 |
소재: |
페크럴은 합금합니다 |
특징: |
밝은/ 부드러운 |
적용: |
저항기 |
저항률: |
1.25 |
밀도: |
7.4 |
이명: |
1Cr13Al4, 레지스토흐 125 등 |

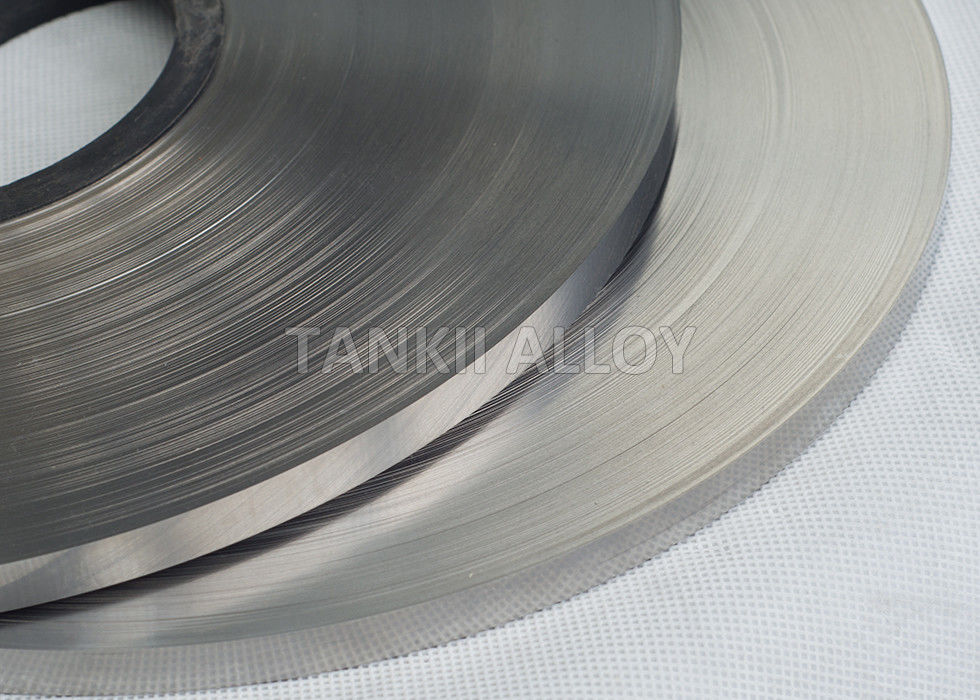

1Cr13Al4 FeCrAl 합금 저항 사용을위한 밝은 평면 스트립 / 넓은 스트립
Fecral Alloys and Nickel-chromium alloys have been chosen to be the resistive material for embedded resistor because nickel-chromium alloys possess high electrical resistivity that is widely used for thin film resistors20% 크롬을 함유 한 니켈-크롬 합금 필름의 엽 저항은 2-3 킬로 오프까지 높을 수 있으며 여전히 좋은 안정성을 유지할 수 있습니다.대량 니켈-크롬 합금의 온도 저항 계수 1 (TCR) 는 약 110ppm/°C입니다.소량의 실리콘과 알루미늄을 니켈-크롬으로 합금함으로써 온도 안정성이 더욱 향상됩니다.
| 브랜드 이름 | 1Cr13Al4 | 0Cr25Al5 | 0Cr21Al6 | 0Cr23Al5 | 0Cr21Al4 | 0Cr21Al6Nb | 0Cr27Al7Mo2 | |
| 주요 화학 성분 % | Cr | 120.0~15.0 | 23.0-26.0 | 19.0-22.0 | 22.5-245 | 18.0-21.0 | 21.0-23.0 | 26.5-278 |
| 알 | 40.0-6.0 | 4.5-6.5 | 50.0-7.0 | 4.2-5.0 | 30.0-4.2 | 50.0-7.0 | 60.0-7.0 | |
| RE | 적절하다 금액 |
적절하다 금액 |
적절하다 금액 |
적절하다 금액 |
적절하다 금액 |
적절하다 금액 |
적절하다 금액 |
|
| 페 | 휴식 | 휴식 | 휴식 | 휴식 | 휴식 | 휴식 | 휴식 | |
| Nb0.5 | Mo1.8-22 | |||||||
| 최대 연속 서비스 시간 원소 (oC) |
950 | 1250 | 1250 | 1250 | 1100 | 1350 | 1400 | |
| 저항성 μΩ.m,20oC |
1.25 | 1.42 | 1.42 | 1.35 | 1.23 | 1.45 | 1.53 | |
| 밀도 (g/cm3) |
7.4 | 7.10 | 7.16 | 7.25 | 7.35 | 7.10 | 7.10 | |
| 열 전도성 KJ/m.h.oC |
52.7 | 46.1 | 63.2 | 60.2 | 46.9 | 46.1 | 45.2 | |
| 수요율 노선 확장 α×10-6/oC |
15.4 | 16.0 | 14.7 | 15.0 | 13.5 | 16.0 | 16.0 | |
| 녹는점 | 1450 | 1500 | 1500 | 1500 | 1500 | 1510 | 1520 | |
| 당기력 MPa |
580~680 | 630~780년 | 630~780년 | 630~780년 | 600-700 | 650-800 | 680-830 | |
| 연장 파열 % |
>16 | >12 | >12 | >12 | >12 | >12 | >10 | |
| 변동 면적 % |
65~75 | 60~75 | 65~75 | 65~75 | 65~75 | 65~75 | 65~75 | |
| 다시 굽기 주파수 (F/R) |
>5 | >5 | >5 | >5 | >5 | >5 | >5 | |
| 강도 (H.B.) | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | 200~260 | |
| 마이크로그래픽 구조 |
페리트 | 페리트 | 페리트 | 페리트 | 페리트 | 페리트 | 페리트 | |
| 자석 성질 |
자석 | 자석 | 자석 | 자석 | 자석 | 자석 | 자석 | |
적용:
인쇄 된 배선 보드에 내장 된 저항은 더 높은 신뢰성 및 향상 된 전기 성능을 가진 패키지를 소형화 할 수 있습니다.레이미네이트 기판에 저항 기능을 통합하면 분리 된 구성 요소에 의해 소비되는 PWB 표면 면적을 자유롭게합니다., 더 많은 활성 구성 요소를 배치함으로써 장치의 기능을 향상시킵니다. 니켈-크롬 합금은 높은 전기 저항성을 가지고 있습니다.다양한 용도로 사용할 수 있도록 실용화합니다.니켈과 크롬은 실리콘과 알루미늄과 합금되어 온도 안정성을 향상시키고 저항의 열 계수를 낮추습니다.니켈-크롬 합금 기반의 얇은 필름 저항 층은 임베디드 레지스터 애플리케이션을 위한 물질을 만들기 위해 구리 필름 롤에 지속적으로 퇴적되었습니다.구리와 라미네이트 사이에 있는 얇은 필름 저항층은 선택적으로 추각하여 분리 저항체를 형성할 수 있다. 추각을 위한 화학물질은 PWB 생산 과정에서 일반적이다.합금의 두께를 조절하여이 논문에서는 두 가지 니켈-크롬 물질의 진열 방법, 균일성, 전력 처리, 열 성능,접착력 및 에칭 해상도.
